相位微調器（Phase Trimmer）是一種用于精確調整信號相位的精密電子器件，其核心價值在于通過連續或精密步進調節，實現對信號相位的精準控制。作為射頻/微波系統中保障多通道相位一致性的關鍵組件，它通過補償各通道因硬件差異（如射頻電纜線電長度、器件參數離散性）或環境因素（如溫度漂移）產生的相位誤差，成為微波鏈路、開關矩陣等高精度場景中實現多通道協同工作的核心器件。
泰萊微波最新推出的兩款相位微調器——TLADPS-SMA（DC-18GHz）與TLADPS-2.92（DC-40GHz），針對高頻應用需求優化設計，具備以下核心特性：
1.寬頻覆蓋：TLADPS-SMA支持DC-18GHz頻段，TLADPS-2.92擴展至DC-40GHz(滿足毫米波應用需求);
2.高調節效率：移相范圍達10°/GHz（TLADPS-SMA）與15°/GHz（TLADPS-2.92），單GHz帶寬內即可實現顯著相位補償；
3.緊湊設計：采用SMA（TLADPS-SMA）與2.92mm（TLADPS-2.92）連接器，整體尺寸小巧，適配密集集成場景；
4.低損耗與高匹配：優化插入損耗與駐波比（VSWR），減少信號傳輸過程中的功率衰減與反射；
5·環境穩定性：內置鎖定結構，相位校準后螺絲鎖定，有效抵抗振動、沖擊等外部干擾導致的相位漂移；
6·高一致性保障：專為微波光子鏈路、開關矩陣、相控陣天線等對通道相位匹配要求嚴苛的系統設計，助力實現多通道間亞度級相位協同。

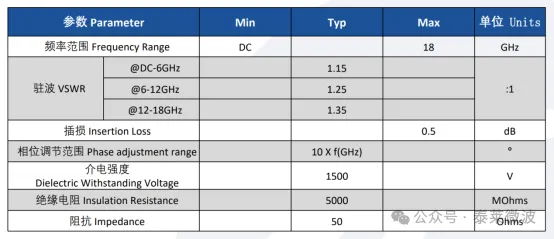

TLADPS-SMA典型性能：

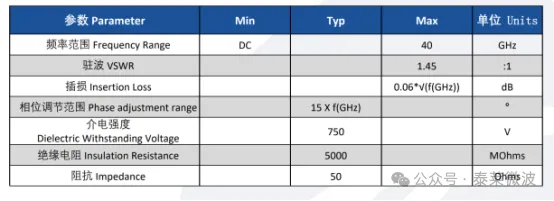

TLADPS-2.92典型性能：

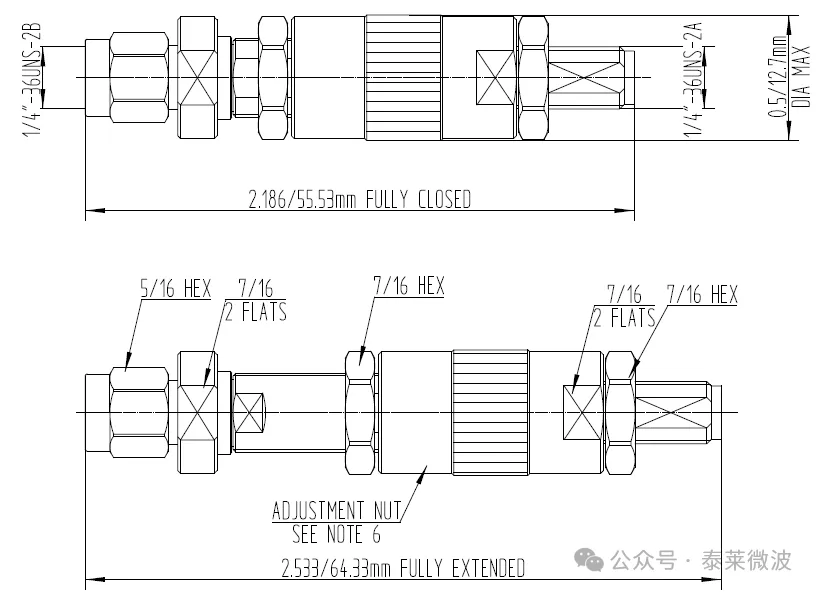

尺寸圖：
典型測試曲線：

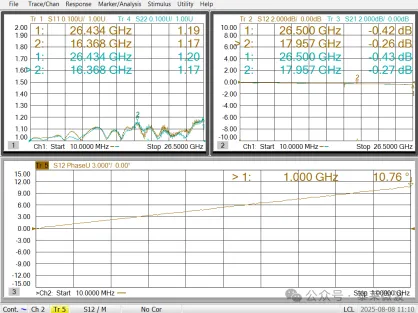

插損和駐波@最大移相 10°/GHz

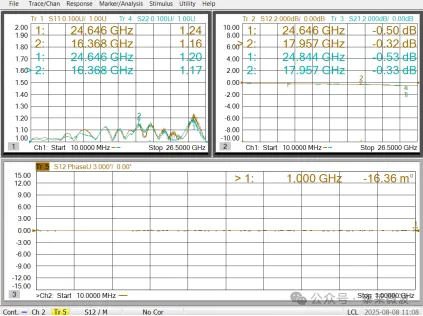

插損和駐波@最小移相
